高壓隔爆型三相異步電動機采用鑄鐵機座，具有結構緊湊、防護等級高、安裝維護方便等特點，通過進一步的優化設計與精心制造，具有高效節能、性能可靠、噪聲低、振動小、使用壽命長等優點，能效指標達到GB30254-2013《高壓三相籠型異步電動機能效限定值及能效等級及能效等級》中1級能效等級。本系列電動機適用于驅動各種風機、壓縮機、水泵、機床、運輸機械等通用機械設備，在礦山、鋼鐵、機械、石油、化工、電站等各種工礦企業作原動機用。
本系列電動機防爆性能符合GB 3836.1-2010 《爆炸性環境 第1部分：設備 通用要求》，GB 3836.2-2010 《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》的規定，制成隔爆型，
防爆等級為ExdⅠMb、ExdⅡBT4 Gb、ExdⅡCT4 Gb。主要使用于具有爆炸性氣體混合物的場所。
標準電動機的外殼防護等級為IP55，根據用戶要求可以達到IP55以上。
標準電動機的安裝方式為IMB3，可提供其它安裝方式。
電動機的冷卻方法為IC411或IC416。
工作條件
額定電壓：3000V、6000V或10000V，允許偏差±5%
額定頻率：50Hz，允許偏差±1%；也可根據用戶要求制成變頻電機
環境空氣溫度：-20℃～+40℃（采用滑動軸承時為0℃～+40℃）
海拔：不超過1000m
工作方式：S1連續工作制
傳動方式：聯軸器傳動,若為其他傳動方式應在訂貨時說明
如果使用條件有特殊要求，請在訂貨時提出。

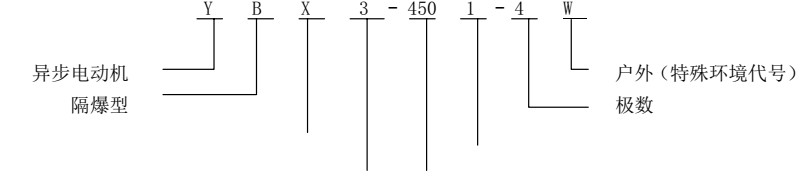

X:高效率 1:鐵心長度 3:代號改型設計序號
W-戶外型 F-化工防輕腐蝕型 F1-化工防中腐蝕型 F2-化工防強腐蝕型TH-濕熱帶型 TA-干熱帶型 WF1-戶外防中腐蝕型 WF2-戶外防強腐蝕型WTH-戶外濕熱帶型 WTA-戶外干熱帶型
主要特點
結構緊湊、體積小、重量輕。可更替傳統的封閉冷卻電動機。
具有較高的運行效率和運行可靠性，是新一代節能環保型產品。效率值按照GB30254-2013
中1級能效等級。
機座、端蓋等采用高牌號鑄鐵，整體強度和剛性都很好。
結構和外形都經過優化設計，充分考慮各細節機械強度和通風散熱，進一步提高電動機的
可靠性。如機座和端蓋的內外散熱筋結構，能同時提高機械強度、散熱性能和整體美觀性。
電動機H500-2、 H560-2和H630采用端蓋式球面滑動軸承，強制潤滑，其余電動機采用滾動軸承，并設置有不停機注排油裝置。
電動機風罩及風扇采取流線型設計后，能降低電機的噪音10dB以上。
電源接線盒位置在電動機的斜上方，出線方式靈活，有四個位置可供出線，并能每30°轉換角度。
電動機采用F級絕緣，定子繞組采用VPI真空壓力浸漆，具有很高的電氣性能和機械強度，以及良好的耐腐蝕性和耐潮性。線圈和鐵心都采取特殊的防電暈處理，使電動機可以在海拔較高的地區安全運行。
電動機采用鑄鋁轉子或銅條轉子，鑄鋁結構的轉子導條、端環和風葉一次鑄造成型，有很好的可靠性，可以在比較惡劣的環境使用，并且增大了容許負載的轉動慣量。
根據用戶的要求，電動機可以設置定子繞組和軸承等主要部件的溫度監控裝置，還可以設置防潮加熱裝置和其它實時監控裝置（如振動顯示儀）。
訂貨須知
訂貨時請注明所需電動機的型號、額定功率、同步轉速、額定電壓、頻率、防爆等級、旋轉方向、安裝方式、防護等級及出線方向等。
型譜中帶有括號的規格電機溫升按F級（105K）考核，其余規格可按B級（80K），如要求括號中功率規格的溫升按B級（80K）考核，型號應當向下順延一檔。
如有特殊要求，雙方協議后，可提供各種特殊規格電動機（如不同的額定電壓、額定頻率、安裝尺寸、噪聲要求、環境條件等）。
用以傳動鼓風機、磨煤機、軋鋼機、卷揚機的電動機和用皮帶輪傳動的電動機，為了保證其可靠運行，在訂貨時需提供有關的技術資料，并要求簽訂技術協議。
隨著產品技術的進步和國內外相關標準的修訂，樣本內的技術數據可能有變動，恕不另行通知。

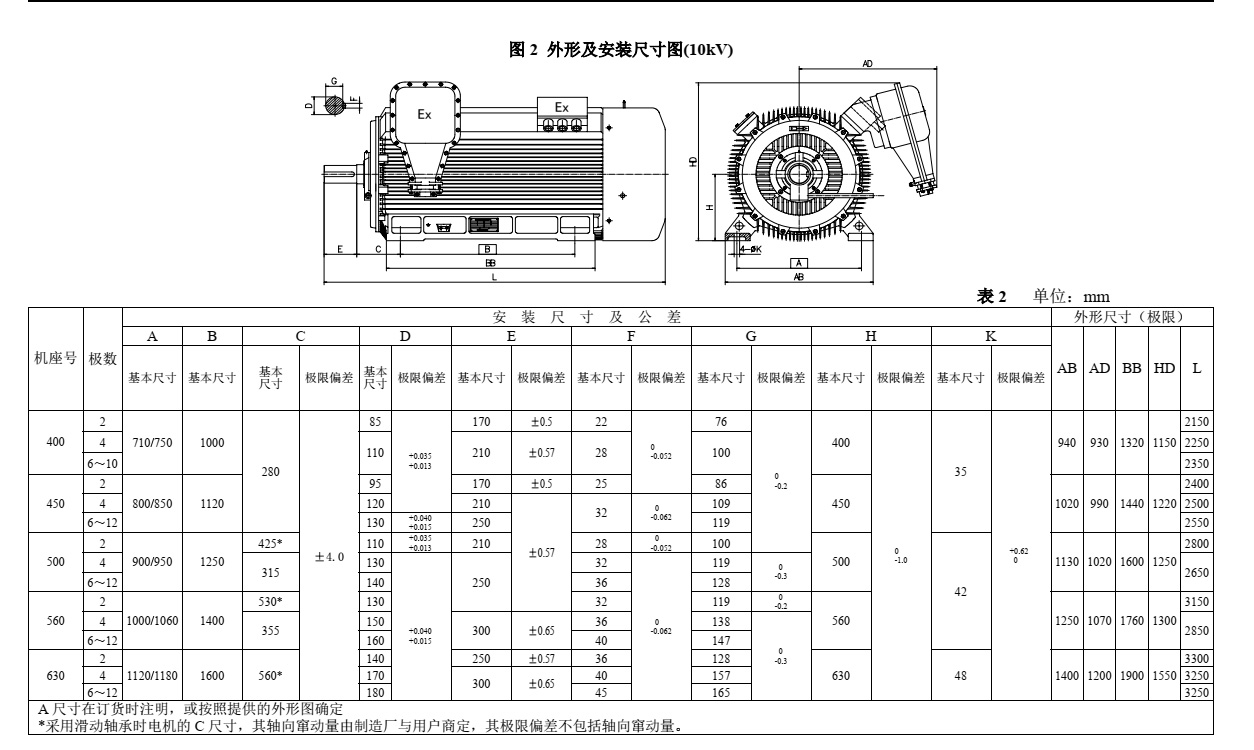

電動機尺寸及公差
樣本編制時還沒有統一的行業標準，電動機的安裝尺寸及公差僅作為參考，訂貨時雙方確認外形安裝尺寸，作為制造和驗收的依據。

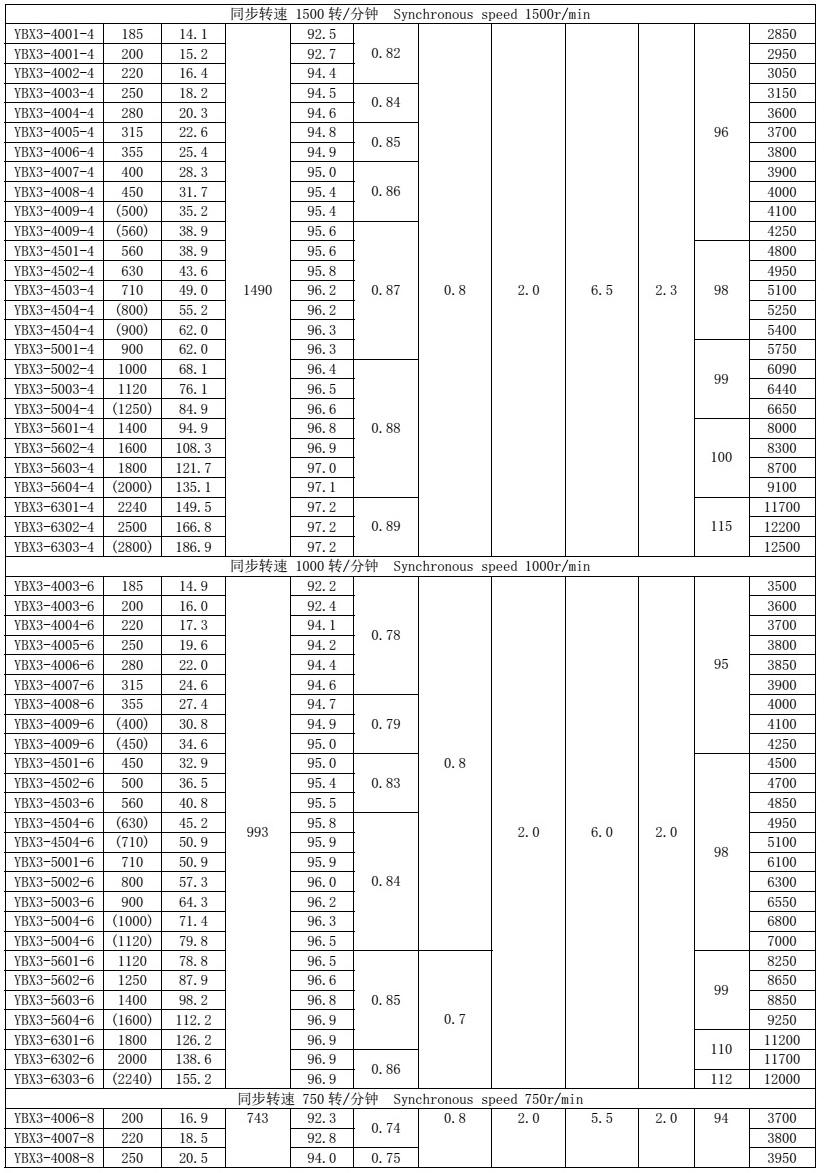

10KV高壓防爆電機 技術數據
